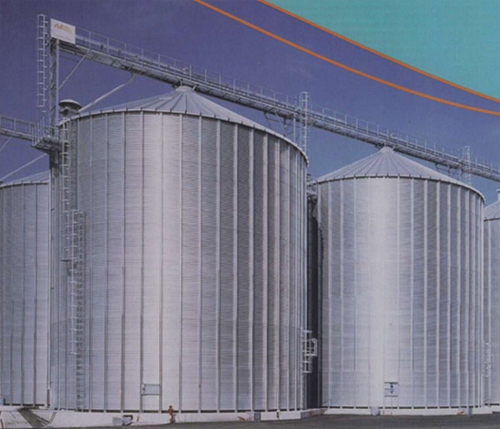

Элеваторы с плоским дном |
Цилиндр изготовлен из листовой строительной стали S350GD-ENс гальванизацией Sendzimir350г/м2, гарантирующей устойчивость на атмосферные влияния. С внешней стороны конструкция укреплена прессованными металлическими листьями разной толщины. Металлические листы и опорные колонны соединены сверхпрочными болтами Dacromet,обработанными для защиты против коррозии. Доступ воды в места соединения листовой стали предотвращается при помощи вмонтированных пластичных лент.
Крыша изготовлена из трапециевидных элементов из гальванизированной стали с укрепляющими ребрами, повышающими устойчивость на груз снега, транспортирующих систем и мостиков. Угол крыши 25 и 30 градусов. Крыша поднята над цилиндром приблизительно на 40мм, что способствует циркуляции воздуха и уменьшению конденсации.
ВСПОМОГАТЕЛЬНЫЕ СООРУЖЕНИЯ.
Конструкция элеватора состоит из:
- люка на крыше для контроля сохранения зерна;
- отверстия во второй секции для доступа технического персонала, когда элеватор пуст;
- сетки для защиты от птиц, закрепленной между крышей и цилиндром.
1. Мостик. 2. Подпорки для мостика. 3. Люк на крыше. 4. Индикатор уровня. 5. Лестница. 6. Люк для контроля. 7. Измерительный кабель для температуры.
Следующие сооружения могут быть доставлены по желанию клиента в зависимости от потребности
производства:
- индикаторы максимального и минимального уровня;
- вертикальная лестница, оборудованная предохранительными крепежными элементами;
- лестница с перилами на крыше;
- платформа для поддержки и контроля сооружений для подачи зерна;
- подпорки для мостика;
- конструкции для спуска с мостика;
- моторные воздушные экстракторы;
- опора для кабеля контроля температуры;
- вентиляционная система;
- ротационные экстракторы, очищающие остаточное зерно.
Модель | Диаметр, м | Высота, м | Объем | ||
С крышей | Без крыши | м3 | т | ||
2780/06 | 2,78 | 5,03 | 5,65 | 31 | 24 |
2780/08 | 2,78 | 6,69 | 7,31 | 41 | 32 |
2780/10 | 2,78 | 8,35 | 8,97 | 51 | 40 |
2780/12 | 2,78 | 10,01 | 10,63 | 61 | 48 |
2780/14 | 2,78 | 11,67 | 12,29 | 71 | 55 |
3700/07 | 3,70 | 5,86 | 6,86 | 65 | 50 |
3700/09 | 3,70 | 7,52 | 8,52 | 82 | 64 |
3700/11 | 3.70 | 9,18 | 10,18 | 100 | 78 |
3700/13 | 3,70 | 10,84 | 11,84 | 118 | 92 |
3700/15 | 3,70 | 12,51 | 13,51 | 136 | 106 |
4630/06 | 4,63 | 5,03 | 6,25 | 89 | 69 |
4630/08 | 4,63 | 6,69 | 7,91 | 117 | 91 |
4630/10 | 4,63 | 8,35 | 9,57 | 145 | 113 |
4630/12 | 4,63 | 10,01 | 11,23 | 172 | 135 |
4630/14 | 4,63 | 11,67 | 12,89 | 200 | 156 |
4630/16 | 4,63 | 13,34 | 14,55 | 228 | 178 |
4630/18 | 4,63 | 15,00 | 16,21 | 256 | 200 |
5560/06 | 5,56 | 5,03 | 6,46 | 130 | 101 |
5560/08 | 5,56 | 6,69 | 8,12 | 170 | 133 |
5560/10 | 5,56 | 8,35 | 9,78 | 210 | 164 |
5560/12 | 5,56 | 10,01 | 11,44 | 250 | 195 |
5560/14 | 5,56 | 11,67 | 13,10 | 290 | 226 |
5560/16 | 5,56 | 13,34 | 14,76 | 330 | 257 |
5560/18 | 5,56 | 15,00 | 16,42 | 370 | 289 |
6480/06 | 6,48 | 5,03 | 6,68 | 179 | 140 |
6480/08 | 6,48 | 6,69 | 8,34 | 234 | 182 |
6480/10 | 6,48 | 8,35 | 10,00 | 289 | 225 |
6480/12 | 6,48 | 10,01 | 11,66 | 343 | 268 |
6480/14 | 6,48 | 11,67 | 13,32 | 398 | 310 |
6480/16 | 6,48 | 13,34 | 14,99 | 453 | 353 |
6480/18 | 6,48 | 15,00 | 16,65 | 507 | 396 |
7410/10 | 7,41 | 8,35 | 10,22 | 380 | 296 |
7410/12 | 7,41 | 10,01 | 11,88 | 451 | 352 |
7410/14 | 7,41 | 11,67 | 13,54 | 523 | 408 |
7410/16 | 7,41 | 13,34 | 15,20 | 595 | 465 |
7410/18 | 7,41 | 15,00 | 16,86 | 666 | 520 |
8330/10 | 8,33 | 8,35 | 10,78 | 495 | 386 |
8330/12 | 8,33 | 10,01 | 12,44 | 585 | 456 |
8330/14 | 8,33 | 11,67 | 14,10 | 675 | 527 |
8330/16 | 8,33 | 13,34 | 15,76 | 765 | 597 |
8330/18 | 8,33 | 15,00 | 17,42 | 855 | 667 |
9260/10 | 9,26 | 8,35 | 11,05 | 617 | 481 |
9260/12 | 9,26 | 10,01 | 12,71 | 728 | 568 |
9260/14 | 9,26 | 11,67 | 14,37 | 840 | 655 |
9260/16 | 9,26 | 13,34 | 16,03 | 952 | 742 |
9260/18 | 9,26 | 15,00 | 17,69 | 1.063 | 830 |
1019/12 | 10,19 | 10,01 | 12,98 | 890 | 694 |
1019/14 | 10,19 | 11,67 | 14,64 | 1.025 | 800 |
1019/16 | 10,19 | 13,34 | 16,30 | 1.161 | 905 |
1019/18 | 10,19 | 15,00 | 17,96 | 1.296 | 1.011 |
1111/10 | 11,11 | 8,35 | 11,59 | 907 | 708 |
1111/12 | 11,11 | 10,01 | 13.25 | 1.068 | 833 |
1111/14 | 11,11 | 11,67 | 14,91 | 1.229 | 959 |
1111/16 | 11,11 | 13,34 | 16,57 | 1.390 | 1.084 |
1111/18 | 11,11 | 15,00 | 18.23 | 1.551 | 1.210 |
1296/10 | 12,96 | 8,35 | 12,12 | 1.259 | 982 |
1296/12 | 12,96 | 10,01 | 13,78 | 1.478 | 1.153 |
1296/14 | 12,96 | 11,67 | 15,44 | 1.697 | 1.324 |
1296/16 | 19,96 | 13,34 | 17,11 | 1.916 | 1.494 |
1296/18 | 12,96 | 15,00 | 18,77 | 2.135 | 1.665 |
1482/12 | 14,82 | 10,01 | 14,30 | 1.958 | 1.527 |
1482/14 | 14,82 | 11,67 | 15,96 | 2.244 | 1.750 |
1482/16 | 14,82 | 13,34 | 17,63 | 2.530 | 1.973 |
1482/18 | 14,82 | 15,00 | 19,29 | 2.816 | 2.196 |
1482/20 | 14,82 | 16,66 | 20,95 | 3.102 | 2.420 |
1482/22 | 14,82 | 18,32 | 22,61 | 3.338 | 2643 |
1574/15 | 15,74 | 12,51 | 17,00 | 2.675 | 2.087 |
1574/17 | 15,74 | 14,17 | 18,66 | 2.998 | 2.338 |
1574/19 | 15,74 | 15,83 | 20,32 | 3.321 | 2.590 |
1574/21 | 15,74 | 17,49 | 21,98 | 3.645 | 2.843 |
1574/23 | 15,74 | 19,15 | 23,64 | 3.969 | 3.096 |
1574/25 | 15,74 | 20,81 | 25,30 | 4.292 | 3.348 |
1760/15 | 17,60 | 12,51 | 17,61 | 3.443 | 2.685 |
1760/17 | 17,60 | 14,17 | 19.27 | 3.847 | 3.001 |
1760/19 | 17,60 | 15,83 | 20,93 | 4.251 | 3.316 |
1760/21 | 17,60 | 17,49 | 22,59 | 4.655 | 3.631 |
1760/23 | 17,60 | 19,15 | 24,25 | 5.059 | 3.946 |
1853/18 | 18,53 | 15,00 | 20,37 | 4.512 | 3.520 |
1853/20 | 18,53 | 16,66 | 22,03 | 4.960 | 3.869 |
1853/22 | 18,53 | 18,32 | 23,69 | 5.408 | 4.218 |
1853/24 | 18,53 | 19,98 | 25,35 | 5.856 | 4.568 |
1925/18 | 19,25 | 15,00 | 20,46 | 4.890 | 3.814 |
1925/20 | 19,25 | 16,66 | 22,13 | 5.373 | 4191 |
1925/22 | 19,25 | 18,32 | 23,80 | 5.857 | 4.568 |
1925/24 | 19,25 | 19,98 | 25,47 | 6.340 | 4.945 |
2017/18 | 20,17 | 15,00 | 20,85 | 5.397 | 4.209 |
2017/20 | 20,17 | 16,66 | 22.51 | 5.927 | 4.623 |
2017/22 | 20,17 | 18,32 | 24,17 | 6.458 | 5.037 |
2017/24 | 20,17 | 19,98 | 25,83 | 6.989 | 5.451 |
2017/26 | 20,17 | 21,64 | 27,49 | 7.520 | 5.865 |
2200/18 | 22,00 | 15,00 | 21,40 | 6.487 | 5.060 |
2200/20 | 22,00 | 16,66 | 23,06 | 7.119 | 5.553 |
2200/22 | 22,00 | 18,32 | 24,72 | 7.750 | 6.045 |
2200/24 | 22,00 | 19,98 | 263 | 8.382 | 6.538 |
2200/26 | 22,00 | 21,64 | 28,04 | 9.013 | 7.030 |
2384/18 | 23,84 | 15,00 | 21,90 | 7.697 | 6.004 |
2384/20 | 23,84 | 16,66 | 23.53 | 8.438 | 6.582 |
2384/22 | 23,84 | 18,32 | 25.22 | 9.180 | 7.160 |
2384/24 | 23,84 | 19,98 | 26,88 | 9.921 | 7.739 |
2384/26 | 23,84 | 21,64 | 28,54 | 10.663 | 8.317 |
